彩盒包裝機CCD視覺定位糾偏系統
開發背景

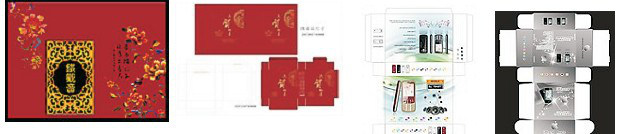

傳統包裝機用感應器檢測皮帶上外包裝彩紙的位置，指示機構放置底盒于彩紙以上。存在定位精度差（定位誤差大于0.2mm）、無法測量彩紙的旋轉角度等缺陷。部分包裝盒圖片如下：
系統原理
本系統可以自動測量每張彩紙的具體位置和偏轉角度，指示運動機構準確把包裝底盒放置到彩紙上。
彩紙到達測量位置時，包裝機PLC送來“開始測量”信號，工控機指示相機捕捉彩紙圖像，檢測彩紙的具體位置和偏轉角度，發送檢測到的數據給PLC，指示PLC準確放置包裝底盒到彩紙上。
性能指標
◇ 檢測內容：X,Y坐標和偏轉角度；
◇ 視場大?。?50mmX500mm，更換鏡頭可以改變測量產品的大?。?br />
◇ 檢測精度：0.05mm~0.15mm，隨著視場的增大，精度會隨著下降；
◇ 檢測速度：40個/分。

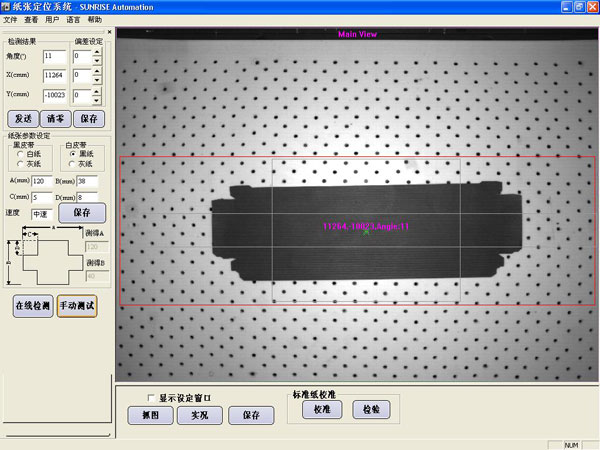

軟件界面
產品優勢
◇不良品漏檢率為0，避免客訴問題。
◇節約人工成本，，，徹底解決人眼產生的疲勞誤判。
◇可持續長時間穩定工作，故障率低。
◇非接觸測量，對被測物體不會產生損傷。
◇報表輸出，數據存儲，以便不良品分析。
適用范圍
本系統可以廣泛應用于測量皮帶傳送的任何單件產品的測量和檢測。
